脫白原理

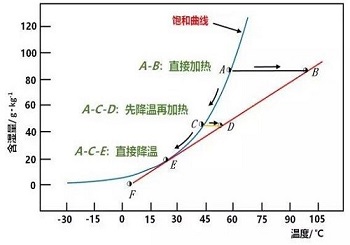

脫白工藝有多種技術途徑，常采用的是煙氣冷凝加熱技術，是將煙氣加熱技術與煙氣冷凝技術兩種方式組合使用，有如圖所示三種，使用最多的是先降溫再加熱方式。

濕煙氣初始狀態位于A點，經過降溫后延AC冷凝，期間進行水分析出。濕煙氣在C點進行加熱，煙氣沿CD達到D狀態，形成不飽和度較高的濕煙氣，然后進行排放，煙氣與環境接觸換熱，濕煙氣狀態沿DF到達F點（不飽和態），DF段變化過程中與飽和濕度曲線不相交，因此不產生白色濕煙羽。

系統構成

主要分為兩大部分：煙氣冷卻系統和煙氣再熱系統。

冷凝再加熱方式

煙氣冷卻系統分為直接冷卻（冷水噴淋）和間接冷卻（水冷或風冷換熱器）兩種方式。

煙氣再熱系統有換熱器加熱、摻混熱風和電加熱等方式。

摻混熱風方式

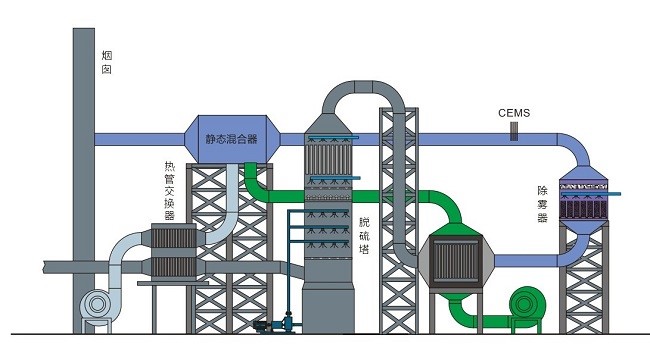

工藝流程

濕法脫硫過來的包含水蒸氣的濕煙氣，由引風機送入消白塔，與噴淋水逆流接觸或和冷凝換熱器換熱后，煙氣溫度降低，冷凝析出部分水份。降溫后的煙氣經除霧器除去霧沫液滴，再經塔頂?shù)募訜釗Q熱器裝置升溫，加熱后的飽和濕煙氣達到不飽和狀態，通過煙囪直接排放。

冷卻降溫采用開放式?jīng)鏊蝻L(fēng)冷方式，用涼水塔的冷水或自然冷風來降溫消白系統的循環水，從而間接冷卻飽和濕煙氣，達到降溫的目的。

復熱采用原煙氣廢熱、蒸汽、熱風爐、電輔熱等方式來加熱飽和濕煙氣。

技術特點

技術成熟，效果好，容易操作，使用范圍廣。

有效降低煙氣含濕量，能夠真正消除部分有害物質。

升溫過程利用煙氣余熱達到節能的目的；

利用循環水水洗降溫，提高了脫硫的吸收效率；

冷凝過程產生冷凝水補充了循環水；

減少了可溶性鹽等總顆粒物的排放。
